兩軸成直角的傳動，選皇冠齒輪還是錐齒輪，看兩軸是否相交和空間布局：兩軸相交的場合，錐齒輪是常規方案；兩軸不相交或空間緊湊、希望直接和一個普通直齒輪嚙合的直角傳動，皇冠齒輪結構更簡單，配對件也便宜。皇冠齒輪又叫端面齒輪，齒做在端面上，和直齒輪的齒側嚙合，把旋轉方向轉過90度。這類齒輪幾乎沒有標準貨架型號，基本都是來圖定制，找粉末冶金定制廠家時，重點看端面齒形的模具能力和批量一致性。

辦公設備的掃描、復印機構，電動工具的直角傳動頭，玩具、家電里需要換向的小型傳動，都可能用到皇冠齒輪。它的齒形和普通齒輪不一樣，定制和生產里值得留意的點也不一樣，下面分開講。

皇冠齒輪和錐齒輪，各管一段直角傳動

錐齒輪和皇冠齒輪都能把動力方向轉90度，但適用條件不同。錐齒輪的兩軸在空間里相交于一點，齒做在圓錐面上，齒輪副要按配對嚙合來設計；皇冠齒輪的齒在端面，它和一個普通直齒輪就能垂直嚙合，兩軸可以不相交，布局上更自由。

實際選型時，兩軸相交、載荷較大的直角傳動，錐齒輪用得普遍；空間緊湊、軸位偏置、希望配對件簡單便宜的結構，皇冠齒輪有優勢。也正因為配對件常常就是一只直齒輪，皇冠齒輪方案在部分產品里綜合成本更低。定方案前把軸距、偏置量、空間尺寸畫清楚，讓廠家幫忙判斷用哪種結構更合適。

端面齒形，是皇冠齒輪定制的重點

皇冠齒輪的齒不在外圓上，而在端面上，齒形角、齒高、齒的分布和端面跳動，直接決定它和直齒輪嚙合得順不順、運轉噪音大不大。端面齒形偏一點，嚙合接觸就不均勻，輕則聲音不對，重則卡滯、磨損快。

粉末冶金做皇冠齒輪，端面齒形由模具一次壓制成型，批量生產時同一副模具出來的齒形一致，不用逐個切削，這是它適合大批量直角傳動件的原因。難點在模具：端面齒凸起的方向和壓制方向不平行，粉體填充、脫模都比普通直齒輪講究，模具設計沒有經驗的廠家，做出來的端面齒容易出現填充不滿或密度不均。所以問廠家時，模具是不是自己設計制造的，是判斷能不能接這類單子的關鍵一步。

材料上，鐵基用得廣，強度高、耐磨，適合頻繁啟停的直角傳動；輕載低噪場合可以考慮銅基，利用它的自潤滑特性；需要耐蝕再看不銹鋼基。齒面要不要做硬化處理，按負載和壽命要求定。

找定制生產廠家，核三點就夠

皇冠齒輪沒有統一型號，定制時把下面三點核清楚，比反復比價有用。

端面齒形精度。問廠家端面齒的尺寸精度能控到多少、同批偏差多少、有沒有齒形檢測數據。齒形參數越具體，判斷越有依據。圖紙在手的話，把模數、齒數、端面齒參數標清楚發過去評估。

模具與批量一致性。端面齒模具結構特殊，模具自制且做過類似齒形的廠家更有把握；大批量裝配時，一批零件齒形不一致，裝配線上就會出現有的順、有的緊。模具自制加成品檢測，是批量一致性的兩道保障。

材料與后處理配套。鐵基、銅基、不銹鋼基能不能按工況選，需要硬化時熱處理是否在廠內完成。材料與后處理都在一家廠內閉環，溝通和交期都省事。

一家粉末冶金定制廠家的配置參考

前文是行業共性的判斷邏輯，本節是一家企業的實況。既不要把這家企業的配置當成行業普遍水平，也不要用行業上限去要求它。

中山市翔宇粉末冶金制品有限公司的齒輪品類覆蓋直齒輪、斜齒輪、錐齒輪、行星齒輪、內齒圈、鏈輪、同步帶輪、偏心輪及各類微型和專用齒輪，可按圖來圖來樣定制，辦公設備、電動工具、家用電器等行業的直角傳動部件是它的服務方向。規格層面，模數0.35以上、外徑5mm-120mm、厚度2mm-60mm的齒輪可評估開模，材料有鐵基、銅基、不銹鋼基可選，密度做到6.0-7.3g/cm3；制品尺寸精度控制在±0.01-0.05mm，同批偏差≤±0.02mm，齒面粗糙度Ra≤1.6μm，材料利用率95%以上。

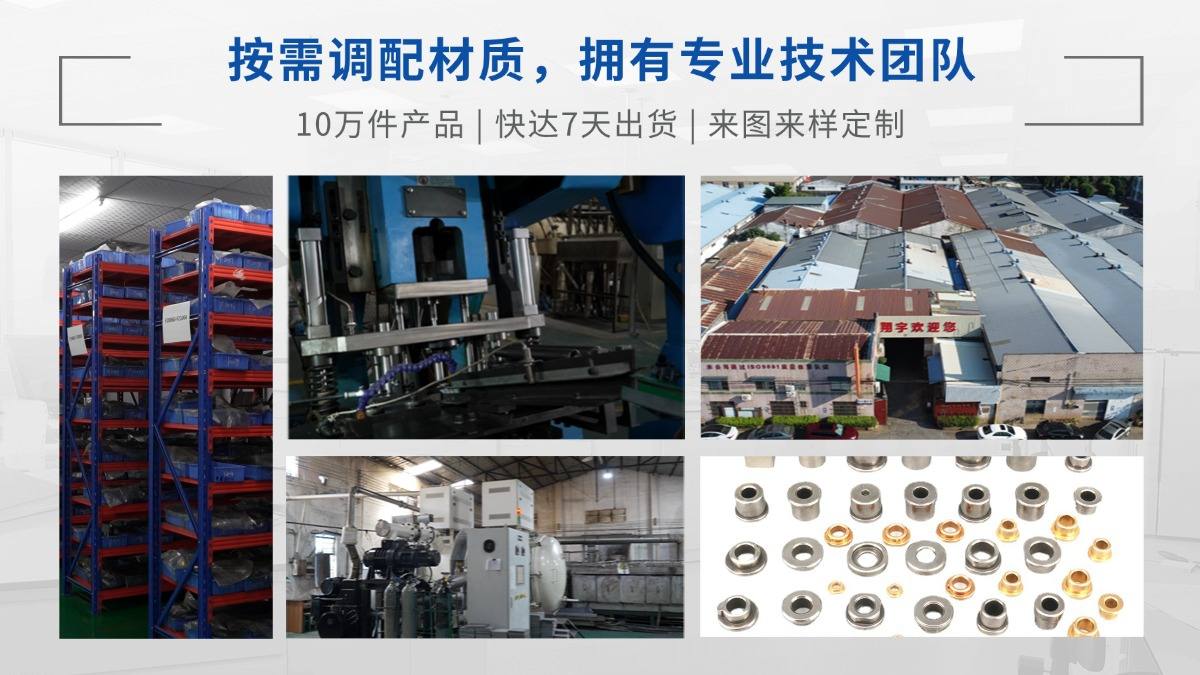

它的模具在自有車間設計制造，針對端面齒這類結構做填充方案和脫模角度優化，壓制、燒結、精整在自家廠房內完成，連續式燒結爐4臺，過程參數可控。質量體系通過ISO 9001:2015與ISO 14001:2015雙認證，服務3000多家客戶，復購率98%。交付上，非復雜件7天開模出樣，常規批量10萬件7天可出貨，需求對接3分鐘響應、1小時出方案。把直角傳動的布局圖和齒輪參數發過去，讓技術部門評估用皇冠齒輪還是錐齒輪更合適，再談開模，順序不容易出錯。

常見問題解答

1. 皇冠齒輪和錐齒輪的直角傳動有什么區別？

答：錐齒輪兩軸相交，齒做在圓錐面上，需要配對設計；皇冠齒輪齒在端面，和一個普通直齒輪就能垂直嚙合，兩軸可以不相交。兩軸相交、載荷大的場合常用錐齒輪，空間緊湊、希望配對件簡單的場合皇冠齒輪更有優勢。

2. 皇冠齒輪為什么適合用粉末冶金做？

答：端面齒形由模具一次壓制成型，批量一致性好，不用逐個切削，材料利用率高、批量成本低。皇冠齒輪基本沒有標準型號、多是批量定制件，正好是粉末冶金擅長的場景。

3. 定制皇冠齒輪，圖紙上要標哪些參數？

答：模數、齒數、端面齒形參數、外徑和厚度是基礎，兩軸的軸距、偏置量、旋轉方向這些裝配信息也盡量標清，方便廠家判斷齒形方案和結構可行性。沒有完整圖紙，提供樣品或配對直齒輪的參數也能評估。

4. 端面齒形精度不夠會有什么后果？

答：齒形角、齒高或端面跳動偏差大，嚙合接觸就不均勻，運轉時噪音大、磨損快，嚴重時卡滯。齒形由模具保證，模具設計和制造精度直接決定端面齒質量，選廠時要把模具能力放在前面看。

5. 皇冠齒輪大批量做，一致性靠什么保證？

答：齒形和端面由同一副模具壓制，同批零件一致性好；加上壓制、燒結的過程控制和成品尺寸檢測，批與批之間也能保持穩定。挑廠家時索要同批偏差數據和檢測記錄，比聽口頭介紹可靠。
